核心提示：水泵性能曲线图：性能曲线图横轴座标表示流量，垂直座标表示扬程，还有水泵流量和压力曲线 ，一般当水泵压力（扬程）升高时流量就会下降，那么可以通过压力（扬程）查到流量，也可通过流量查到水泵压力（扬程)。

水泵性能曲线图：

性能曲线图横轴座标表示流量，垂直座标表示扬程，还有水泵流量和压力曲线 ，一般当水泵压力（扬程）升高时流量就会下降，那么可以通过压力（扬程）查到流量，也可通过流量查到水泵压力（扬程)；

水泵性能曲线图中还有一根效率曲线图，一般是中间高两边低，标明流量与压力的中间段效率最高，所以黄瓜视频网站在水泵选型时需要注意水泵运行时的压力（扬程）与流量，处于效率曲线最高附近；

还有一根功率（轴功率）曲线，这根曲线一般是随着水泵流量的增加而增加，注意轴功率不应超过电机功率。

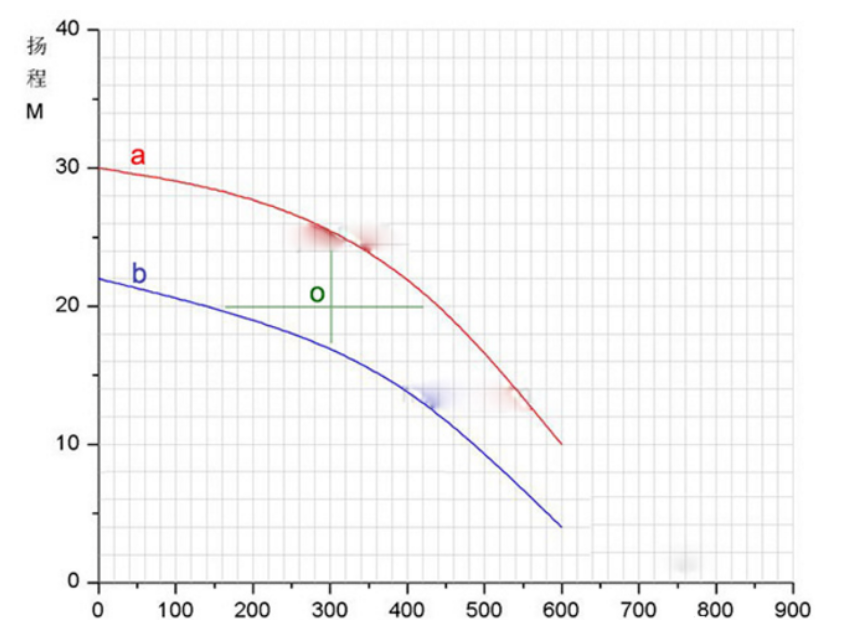

水泵的性能曲线图

上图为常见的水泵的性能曲线图

横轴座标（x轴）代表：流量，单位L/min.

垂直座标（y轴）代表：扬程，单位：米；

A曲线与B曲线分别代表着两个水泵型号曲线。

性能曲线图的分析：

例如，你想知道20米扬程的水泵流量是多少，那么就在垂直座标（y轴）20米的位置画一条水平线，与曲线交叉处就是此水泵的真实流量值，以上图中20米扬程为例，曲线A产品与曲线B产品流量分别为（140，440）L/min.

根据实际工况所需流量，选择对应的水泵产品，如果你已经看懂了以上这个性能曲线图，那么其它的水泵性能曲线图也一样。

总结：水泵流量与扬程成反比关系，水泵流量越大，则水泵扬程就越低，反之，水泵扬程越高，流量就会越小。
